SONIDO PRO por W. Pastrana
(teatros, estudios, pubs, etc.)

Willy personalmente lo guiará  en la selección de un sistema completo de sonido y/o cinena para trabajar eficientemente

Con mas de 25 años en el diseño y comercialización de todo tipo de equipos de audio y haber instalado sonido y amplificación profesional en discos (en más de 20 establecimientos como Exocet, Le Privé, etc.)  Teatros y auditorios (aulas magnas de la UBA, UNTREF, Micro cines como Quartier Ocampo, teatros como el COLON, etc.)  Estudios de grabación como el de Favero, Sergio Renan, etc.) Podemos ofrecer los mejores equipos al mejor precio de Argentina

Consúltenos por su presupuesto y diseño personalizado para su establecimiento donde haremos un estudio concienzudo de la acústica del lugar, las posibilidades de uso, los equipos óptimos, el uso más sencillo, etc.

Música Funcional

Es lo más simple y tradicional, requiere de un equipo mínimo compuesto por: un amplificador con varias entradas, controles de volumen (básicos) para cada ambiente o sector. Los parlantes que pueden ser desde los B&H Re (cono de cerámica 1 vía) hasta grandes baffles para grandes ambientes, como supermercados, colegios, etc.) Que requieren ser especiales

Aquí es muy importante la acústica ya que en lugares amplios y no tratados acústicamente la reberverancia y ecos es tan grande que la música se hace ininteligible

Nuestros bafles ultra direccionales enfocan el sonido a la gente evitando reflexiones de paredes y techos (Brel&Hoven 1000 PRO) consúltenos por instalaciones con control de volumen individual para cada ambiente (un promedio cada ambiente está en US$ 200.- completo por sistema de 6 o más ambientes)

Buscapersonas

Similar al anterior de “grandes ambientes”, requieren adema un mezclador para micrófonos y un profundo análisis y estudio de acústica, ubicación etc. que realizamos sin cargo para que en grandes recintos la inteligibilidad voz (se entienda bien a quién se está llamando o el aviso emitido) esté garantizada. Consultenos por presupuesto personalizado para su necesidad especifica

Willy Pastrana Design

WWW.WP-HOMETHEATER.COM       www.willypastrana.com

Willy Pastrana personalmente lo atendera y diseñara su proximo sistema de audio-video


·        Fabricación e Importación de Equipamiento
·        4 Showrooms con distintos niveles de equipo
·        Diseñadores Certificados Internacionalmente
·        Integración de todas las tecnologías
·        Acústica de ambientes y calibración de equipamientos

El Diseño del sistema requerido

Honorarios Profesionales

Nuestro diseño incluye los siguientes servicios exclusivos:

·         Análisis de las necesidades y requisitos del cliente. Demostraciones en nuestro Showroom de los equipos similares
·         Selección y estudio de lo que ofrece el mercado para cubrir la solicitud de nuestro cliente (si es necesario importarlos especialmente o fabricados artesanalmente a medida)
·         Adaptación o modificación o mejora (upgrade) de estos  o de los ya existentes para optimizar resultados
·         Selección de los parlantes de nuestra marca Brel&Hoven o BACH que sean óptimos
·         Diseñados por Willy Pastrana y personalizado especialmente para tus necesidades
·         Planos y diagramas generales (ubicación, recomendaciones sobre cableado, electricidad, etc.)
·         Datos y especificaciones funcionales (resultado final del sistema, características y usos prácticos )
·         Cables de parlantes, de interconexión, digitales, DVI, etc. Y todos los accesorios necesarios para lograr la mejor performance
·         Todos los detalles y características para que la provisión e instalación pueda ser realizada por cualquier miembro de CEDIA  certificado (en todo el mundo)

Accesorios imprescindibles para máxima resolución y evitar problemas ulteriores:

Aislamiento de vibraciones (patas aislantes o bases anti vibraciones)
Acondicionado de línea 220V: 1000W, 2000W ó 3000W (especial para Audio/Video)
Desacople de graves (anti resonancia)
Limpieza de contactos y conectores para video
Filtro de interferencias RF para la imagen
Materiales acústicos absorbentes y difusores para la sala
Interfase de control y/o automatización

COSTOS TOTALES: uno de los grandes beneficios de nuestro sistema de diseño integral, es la optimización de los costos (que incluye todos los gastos y eventualidades) Ello nos permite obtener la mejor relación calidad / precio con la menor inversión posible,

Y lo más importante garantizar el resultado

Luego del análisis del proyecto lo diseñamos dentro del nivel de su presupuesto y características que el cliente nos requiera

                  Diseñador CE.O: Willy Pastrana                   Instalador Horacio Elgorriaga

Integración Digital y audiovisual
Cotización para realizar el proyecto del equipamiento y automatización
de la sala multimedial

(por Willy Pastrana)

1) El diseño del equipo de audio 5.1 (para óptima inteligibilidad de la palabra en presentaciones, y sonido surround (categoría micro cine), para video. Con parlantes empotrados en el cielo raso (realizados a medida, por Brel&Hoven) equipamiento calidad Yamaha

2) El diseño del sistema de automatización y control Dada la complejidad de los equipos que se van a emplear: audio video proyector, DVD, data, video conferencia, iluminación, aire acondicionado, PC y redes. Se necesita un sistema que simplifique, con programación incluida, para que desde un solo Key Pad manejar todo fácilmente y automáticamente (con calidad AMX Corp USA)

3) El estudio y diseño de la acústica para que en la sala no haya ecos ni resonancias en el equipo de audio y que sea cómodo y agradable para hablar y estar (un sala calida). Calculo de un gran panel acústico integrado a la decoración (color a elección)

4) La integración de la tecnología existente: la video conferencia que se vea en el plasma y el proyector (actual) con sonido en los 5 parlantes, telefonía IP (VOIP) etc. El sistema actual Lutron de iluminación.

La nueva pantalla de proyección y la automatización de su uso, etc.

5) Accesorios y seguridad: acondicionador de 220V, filtro de RF y ruidos, sistema anti interferencias B&H, protección contra sobrecargas, video de introducción (personalizado para la empresa) con resultados garantizados y controlados por nosotros

6) Recomendaciones de instalación ajuste, calibración y control general de instilación, con certificación CIH

Ejemplo de Sala de Integración “CIH” nivel “A”
“Sistema audiovisual digital para trabajar eficientemente”

Equipamiento de nueva generación para:

Presentaciones audiovisuales, conferencia, telefonía I (VOIP), grabación y registro, seguridad y monitoreo, etc. control a distancia etc.

Presupuesto para un sistema tipo para “sala de toma de decisiones” de 8 personas que consta de:

• 4 micrófonos de captación a todo ángulo (Senheiser o similar)a electret tipo Plano HWG

• Grabador mezclador editor automatizado Brel&Hoven de 8 entradas (4 mic. 2 aux. T.E. Portero)

• Una pantalla de 100” (2 x 1.5 m) especial para sala directorio con un Proyector DLP ultra luminosos (con ZOOM, puntero láser) se convierte así en un micro cine Marca B&H DLP 3003

• Sistema de sonido “Cinema” de 5.1 canales para presentación (con amplificador, DVD, CD y radio) Brel&Hoven y YAMAHA RXV Surround con HDMI

• Teléfono VOIP directo Internet (sin costos de las llamadas a todo el país y exterior)

• Paneles acústicos para óptima confortabilidad (absorción de ecos, ruidos, retumbes) y audibilidad, 4 colocados, 2 en cielo raso, 2 laterales, de 1.2 x 0.6 m

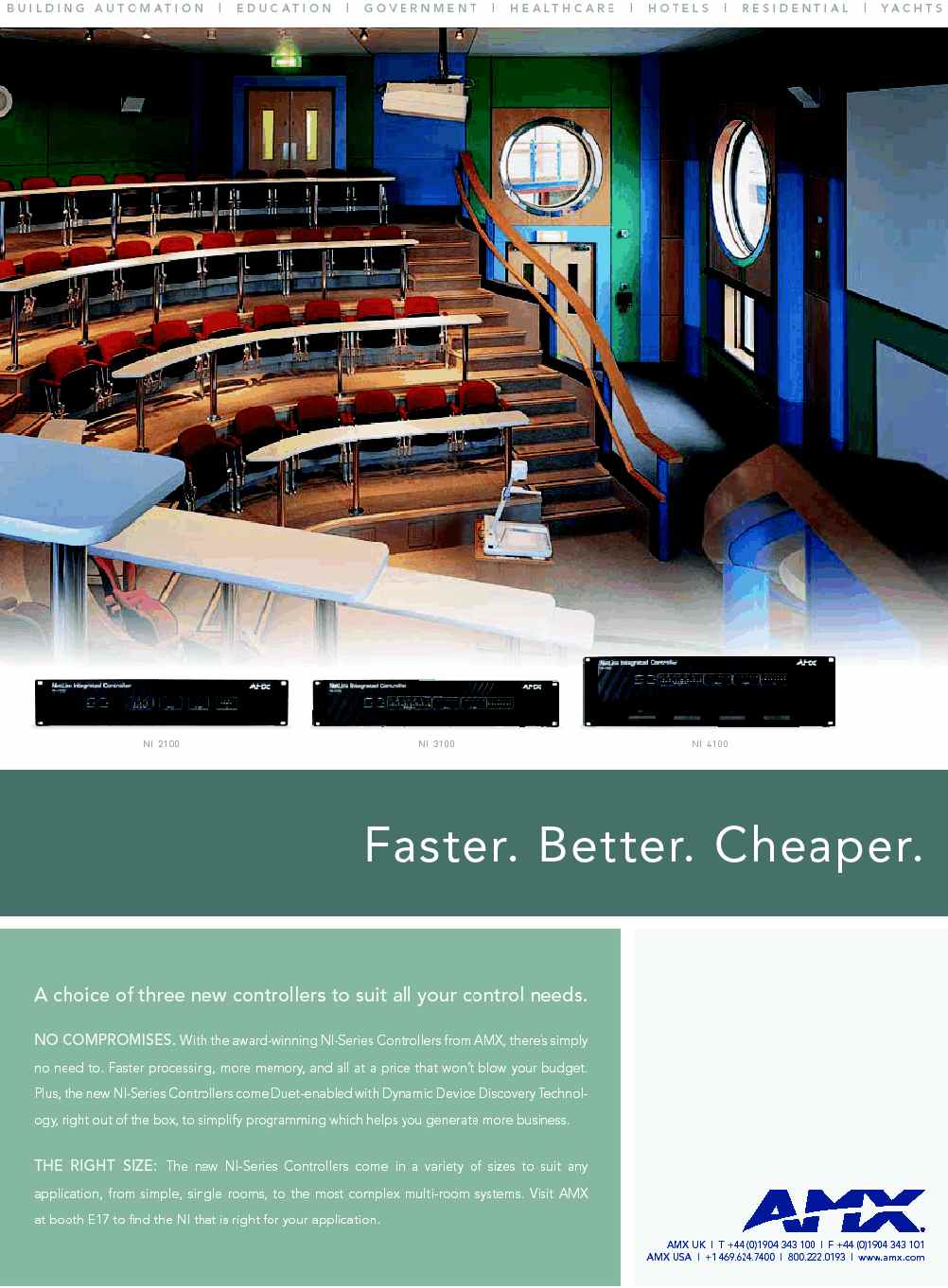

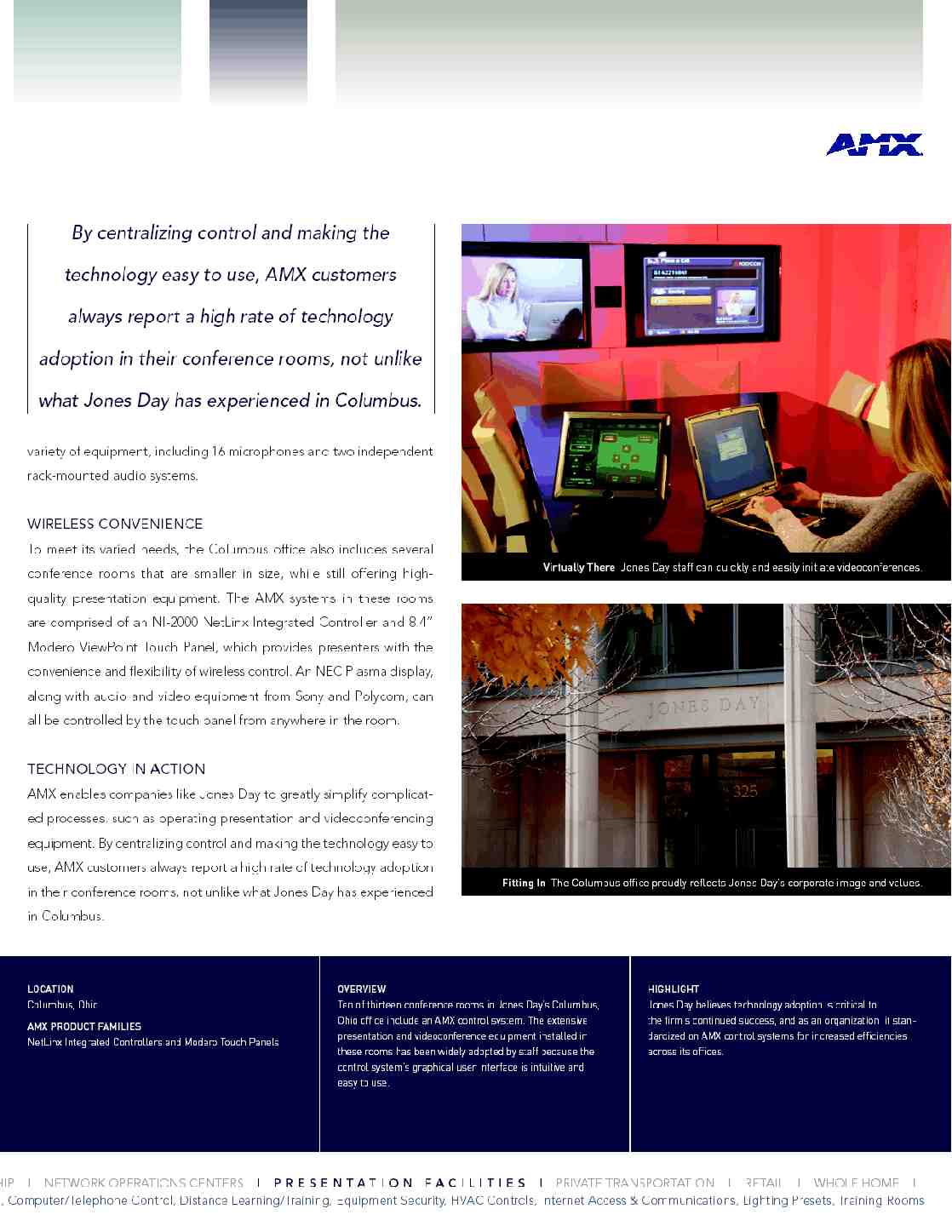

• Sistema de control y automatización AMX inteligente de todos los equipos para un fácil manejo de estos (incluyendo de la iluminación principal) con Touch Screen

• DVD institucional de Presentación  (video personalizado)

• Integración con la computación y usos específicos de la misma en audio, video y control

• Seguridad y alarma disuasiva incluida

• Instalación ajuste adaptación por técnicos certificados CIH

Total aproximado (varia según la ubicación de la instalación y adaptaciones específicas) : solicite un diseño personalizado a Willy Pastrana

Consejos básicos para diseñar una sala multimedial

1)       La visión: Tanto en salas de directorio o de reunión, como en un SUM. La visión perfecta de la pantalla es esencial.  Por eso se recomienda la pantalla en una posición alta o el uso de paredes espejadas si fuera necesario para ver desde distintos ángulos

2)       Acústica buena: Paneles absorbentes en lugares claves, paredes enteladas o cielo raso acústico son importantes para hacerlas calidas y que se entienda bien lo que se habla o reproduce, También una buena  aislamiento del exterior es ideal para evitar ser molestado

3)       La iluminación debe ser muy puntual para evitar que esta incida sobre la pantalla, quitando claridad y restando atención a la misma

4)       Los parlantes debe ser de sonido direccional para evitar acoples con los micrófonos y evitar problemas de acústica y ecos Y estar ubicado rodeando al oyente (surround) en una posición alta pero dirigida o enfocada al oyente

5)       El proyector o el plasma debe tener conexión para computadora (con el cable de conexión  debe ser largo y de fácil acceso)  como también  conexiones HDMI (Digital de video) y sintonizador digital para cable (si es posible con upscaler para mejorar la imagen de video y cable)

6)       Respecto a los equipos lo importante es que tengan muy alta calidad de imagen y sonido (definición, claridad, contraste, dinámica) y es secundario la potencia del amplificador, el tamaño de los parlantes, la luminosidad del proyector, la cantidad de parlantes, etc.

7)       Requerimientos mínimos de los equipos:
Imagen: contraste 3000:1, brillo 2500 AL, 600 líneas de video
Sonido:  parlantes con rendimiento 94db/W, direccionalidad 60², respuesta 30 a 20 kHz, potencia subwoofer 100W con woofer de 12”

8)     Automatización y fácil control de la tecnología en uso
Para que cualquiera pueda manejar los equipos de audio, video, luces, aire acondicionado, las imágenes y la PC sin dificultades, y hacer presentaciones espectaculares fácilmente, se impone el uso de un sistema centralizado de automatización, simplificación y control asistido por un confiable asistente "electrónico" como los sugeridos en estas páginas

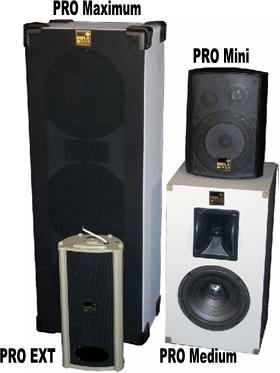

Línea Professional Collection B&H
Musical & Dynamic

Con los extraordinarios conos de cerámica, con la musicalidad y dinámica de Brel&Hoven son los únicos altoparlantes profesionales de baja distorsión.  Todos los modelos “Monitor” y “WP” son excelentes para uso profesional pero cuando se requieren muy altos volúmenes y direccionalidad para evitar ecos y acoples molestos la serie “PRO” es única: Auditorios, SUM, Pubs, etc. También amplificadores y Mixers profesionales,

PRO Power 15”

Amplificado (con mixer)
Nuestro tope de línea en altavoces profesionales para Disco o estadios al aire libre. Potenciado con amplificador interno de 300W RMS en 8 ohms (y completos controles de graves, agudos) con 2 entradas con XLR, RCA y plug (mic y línea)
Y nuestro 15” con cono de cerámica CEO con domo central de medios de polipropileno y doble imán presenta la zona de voces con extrema neutralidad y presencia. La bocina biradial de 45” x 90” con driver de titanio y cerámica, con agudos extendidos y musicales
Gabinete de plástico inyectado de diseño ultramoderno trapezoidal y apilable (con base para soporte orientable) y único con reflector de graves con material acústico de basalto, completan este versátil y refinado loudspeaker

Especificaciones profesionales B&H

2,5 vías con Woofer de 15” , (con domo central de 3”  de medios) cono cerámica CEO tweeter bocina biradial  45° x 90°  driver titanio CEO , cruces 900 y 35 kHz
Respuesta frecuencia: 42 a 28 kHz
Protección del tweeter electrónica
Potencia RMS del amplificador 300 Watts totales continuos
Volumen máximo a 1 m: 122 db/peak
Dimensiones 55 x 45 x 75 cm (gabinete trapezoidal apilable, diseñado para formar arrays o clusters)
Peso 30 kilos
Precio público apareado US$ 1600 el par
Versión especial sin amplificador de 400 Watts RMS 98db/W/m y protección electrónica US$ 1200. el par)

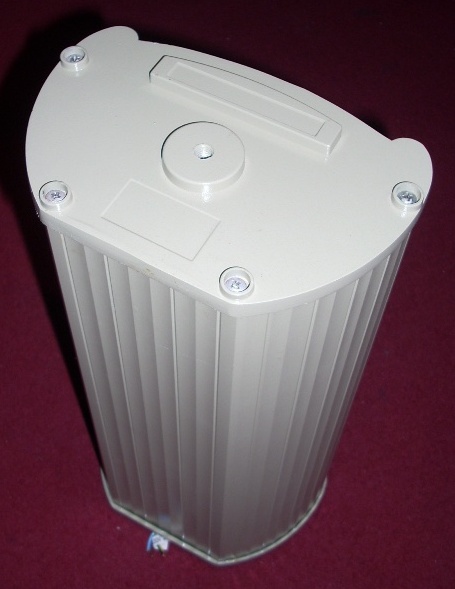

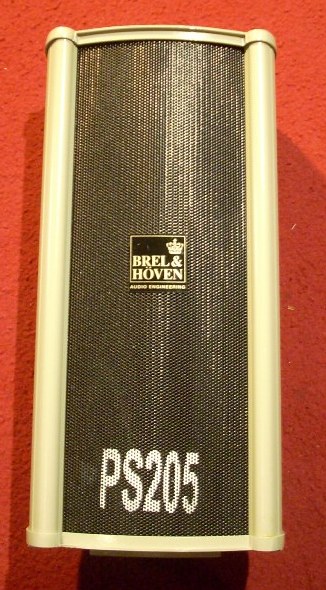

Brel&Hoven PRO EXT Exterior

Sound Reinforcement (refuerzo de voces) Bafles de exterior o interior

Para usos en iglesias, grandes espacios (con mala acústica), música funcional en exteriores

(Gabinete de fundición de metal y sistema de parlantes hermético)

Donde se requieren voces claras y definidas

Direccionales tipo “line array”  de 90 x 45° ( se pueden disponer uno sobre el otro en línea para aumentar la directividad y evitar los ecos y reberverancias típicas de los ambientes no tratados acústicamente)

Con 2 mid – woofer de 5” y rango amplio extendido:
un tweeter de bocina exponencial
